Линейные актуаторы
Штоковые актуаторы - это приводы, в которых двигатель вращает винт, по нему движется гайка скольжения или качения, выдвигая шток.
Подобрать штоковый актуатор вы можете по таблице в конце страницы - по усилию, скорости, длине хода, напряжению. Чтобы убедиться, подходит ли вам актуатор, смотрите подробнее на странице товара и в pdf этого товара.
На странице каждого актуатора вы найдете:
- Описание актуатора, примеры применения.
- Наличие на складе - в каждой серии актуаторов много конфигураций, какие из них на складе уточните при заказе.
- Подробные технические характеристики - важно учесть, что одновременно максимальные скорость и усилие актуатора недостижимы, смотрите графики в pdf. Для некоторых серий доступны шарико-винтовая передача или винт гайка скольжения, их характеристики будут отличаться.
- Опции - это нестандартное исполнение, если они вам нужны, обязательно укажите их при заказе.
- Совместимость - с какими блоками и пультами управления совместим актуатор. Чтобы заказать с блоком и пультом управления - лучше укажите какое управление вам нужно, менеджер предложит решение с учетом совместимости.
- Чертежи 3D - в формате stp
- Каталог pdf :
- График зависимости усилия и скорости (Speed vs. Load) для каждой конфигурации с разным передаточным отношением в пределах этой серии актуаторов - вы можете проверить, походит ли вам выбранный актуатор.
- График зависимости тока и усилия.
- Чертежи 2D - в исполнениях с датчиками и без.
- Расшифровка обозначения.
Ассортимент линейных актуаторов
В таблице актуаторы отсортированы по усилию от меньшего к большему. В конце таблицы - телескопические колонны. таблица
Актуаторы для кроватей с двумя двигателями - на отдельной странице.
Чтобы купить штоковый актуатор - пришлите запрос с обозначением или необходимыми характеристиками.
№ | ОбозначениеОбоз- наче- ние |
Макс. усилие, Н | Длина хода, мм | Макс. скорость без нагрузки, мм/с | Напряжение, В | ||
от | до | ||||||
1 | Актуатор ID10K | 102 | 610 | 7.0 | 12 В пост. тока;24 В ; В ; | ||
2 | Актуатор ID10G | 102 | 610 | 14.0 | 12 В пост. тока;24 В ; В ; | ||
3 | Актуатор BD62 | 100 | 1000 | 6.2 | 24 В пост. тока; В ; | ||
4 | Актуатор LD2 | 800 | 50 | 300 | 18.0 | 24 В пост. тока ; | |
5 | Актуатор LD3Q | 800 | 50 | 300 | 5.8 | 24 В пост. тока; 12 В пост. тока; | |
6 | Актуатор FD10 | 1000 | 50 | 300 | 15.1 | 24 В пост. тока ; | |
7 | Актуатор ID10BT | 1000 | 102 | 457 | 72.0 | 24 В пост. тока ; | |
8 | Актуатор LD10 | 1000 | 50 | 300 | 18.0 | 24 В пост. тока; 12 В пост. тока; | |
9 | Актуатор LD3L | 1000 | 100 | 300 | 20.7 | 24 В пост. тока; 33 В пост. тока; | |
10 | Актуатор LD36 на складе | 1000 | 50 | 300 | 45.5 | 12 В пост. тока; 24 В пост. тока; | |
11 | Актуатор MD10 | 1000 | 50 | 300 | 36.0 | 24 В DS; | |
12 | Актуатор MD52 | 1000 | 100 | 300 | 25.0 | 24 В пост. тока ; | |
13 | Актуатор MK45 | 1000 | 50 | 300 | 5.0 | 24 В пост. тока; В ; | |
14 | Актуатор LD3 на складе | 1200 | 50 | 300 | 44.0 | 24 В пост. тока; 12 В пост. тока; | |
15 | Актуатор BD21 | 1500 | 333 | 55.0 | 24 В пост. тока ; | ||
16 | Актуатор BD23 | 1500 | 40 | 230 | 25.0 | 24 В пост. тока ; | |
17 | Актуатор LD12 на складе | 1500 | 50 | 400 | 17.4 | 24 В пост. тока; 12 В пост. тока; | |
18 | Актуатор FD20 | 2000 | 50 | 250 | 33.3 | 24 В пост. тока ; | |
19 | Актуатор MD21 | 2000 | 100 | 400 | 18.8 | 24 В пост. тока ; | |
20 | Актуатор LD20 | 2500 | 100 | 300 | 27.0 | 24 В пост. тока; 12 В пост. тока; | |
21 | Актуатор LD40A | 3000 | 100 | 400 | 20.5 | 24 В пост. тока; 12 В пост. тока; | |
22 | Актуатор MK32 | 3500 | 50 | 600 | 26.0 | 24 В пост. тока; В ; | |
23 | Актуатор IA5A | 3500 | 102 | 610 | 52.8 | 115 В перем. тока; 230 В перем. тока; | |
24 | Актуатор ID10A на складе | 3500 | 102 | 610 | 67.1 | 24 В пост. тока; 12 В пост. тока; | |
25 | Актуатор ID11A | 3500 | 102 | 610 | 33.5 | 24 В пост. тока; 12 В пост. тока; | |
26 | Актуатор ID12A | 3500 | 100 | 600 | 67.1 | 24 В пост. тока; 12 В пост. тока; | |
27 | Актуатор MD50 | 3500 | 50 | 600 | 11.4 | 24 В пост. тока ; | |
28 | Актуатор MD51 | 3500 | 100 | 600 | 11.4 | 24 В пост. тока ; | |
29 | Актуатор MD53 | 3500 | 100 | 300 | 10.5 | 36 В пост. тока; 24 В пост. тока; | |
30 | Актуатор MK31-QR | 4000 | 50 | 300 | 6.8 | 24 В пост. тока; В ; | |
31 | Актуатор FD40 | 4000 | 50 | 400 | 30.3 | 24 В пост. тока ; | |
32 | Актуатор LD40B | 4000 | 100 | 400 | 20.5 | 24 В пост. тока; 12 В пост. тока; | |
33 | Актуатор MD57 | 4000 | 50 | 300 | 12.6 | 24 В пост. тока ; | |
34 | Актуатор MD56 | 5000 | 50 | 400 | 43.0 | 24 В пост. тока ; | |
35 | Актуатор ID10SA | 5500 | 450 | 900 | 5.5 | 24 В пост. тока; 12 В пост. тока; | |
36 | Актуатор ID16 | 5500 | 450 | 900 | 3.3 | 24 В пост. тока ; | |
37 | Актуатор MK33 | 6000 | 50 | 300 | 8.2 | 24 В пост. тока; В ; | |
38 | Актуатор MK31 | 6000 | 50 | 400 | 5.5 | 24 В пост. тока; В ; | |
39 | Актуатор BD61 | 6000 | 100 | 1000 | 33.3 | 24 В пост. тока; 12 В пост. тока; | |
40 | Актуатор FD60 на складе | 6000 | 50 | 300 | 33.3 | 24 В пост. тока; 12 В пост. тока; | |
41 | Актуатор FD61 | 6000 | 50 | 300 | 33.3 | 24 В пост. тока; 12 В пост. тока; | |
42 | Актуатор LD60 | 6000 | 100 | 400 | 8.4 | 24 В пост. тока ; | |
43 | Актуатор MD60 | 6000 | 50 | 400 | 23.0 | 24 В пост. тока ; | |
44 | Актуатор MD66 | 6000 | 50 | 300 | 16.6 | 24 В пост. тока ; | |
45 | Актуатор MD7 | 6000 | 50 | 300 | 16.6 | 24 В пост. тока; 12 В пост. тока; | |
46 | Актуатор GD70 | 7000 | 50 | 300 | 7.7 | 24 В пост. тока ; | |
47 | Актуатор IA5B | 7000 | 102 | 610 | 52.8 | 115 В перем. тока; 230 В перем. тока; | |
48 | Актуатор ID10B | 7000 | 102 | 610 | 67.1 | 24 В пост. тока; 12 В пост. тока; | |
49 | Актуатор ID11B | 7000 | 102 | 610 | 33.5 | 24 В пост. тока; 12 В пост. тока; | |
50 | Актуатор ID12B | 7000 | 100 | 600 | 67.1 | 24 В пост. тока; 12 В пост. тока; | |
51 | Актуатор MD80 | 8000 | 50 | 400 | 16.6 | 24 В пост. тока ; | |
52 | Актуатор MD80M | 8000 | 50 | 400 | 16.6 | ||
53 | Актуатор MD82 | 8000 | 50 | 400 | 8.1 | 24 В пост. тока; | |
54 | Актуатор ID10SB | 9000 | 450 | 900 | 5.5 | 24 В пост. тока; 12 В пост. тока; | |

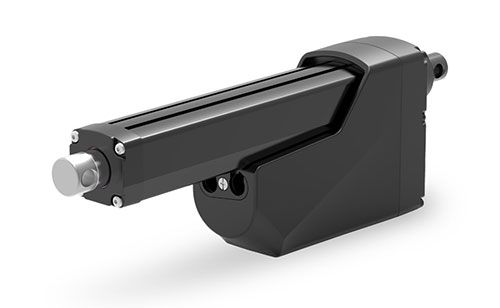

55 | Актуатор MK35 | 10000 | 100 | 1000 | 40.0 | 24 В пост. тока; В ; | |
56 | Актуатор MD100 | 10000 | 100 | 600 | 9.0 | 24 В пост. тока ; | |
57 | Актуатор MD120 | 12000 | 100 | 400 | 6.9 | 24 В пост. тока ; | |
58 | Актуатор ID18 | 12000 | 610 | 1219 | 3.3 | 24 В пост. тока; 36 В ; В ; | |
59 | Актуатор ID10P | 12500 | 102 | 305 | 20.0 | 24 В пост. тока; В ; | |
60 | Телескопическая колонна DKL3 | 800 | 650 | 40.0 | 24 В пост. тока ; | ||
61 | Телескопическая колонна DKL5 | 800 | 650 | 40.0 | 24 В пост. тока; | ||
62 | Телескопическая колонна DKL2 | 1000 | 460 | 33.0 | 24 В пост. тока; 32 В пост. тока; | ||
63 | Телескопическая колонна DLC1 | 2000 | 50 | 400 | 13.0 | 24 В пост. тока ; | |
64 | Телескопическая колонна DLC2 | 2000 | 140; 261; 450 | 18.0 | 24 В пост. тока ; | ||
65 | Телескопическая колонна DLC3 | 4000 | 440;840;1100;1200 | 16.0 | 24 В пост. тока; |
